Geschlossene Metallfront
Edelstahl- oder Aluminiumfronten können ohne mechanische Durchbrüche ausgeführt werden.
Metal Touch mit Agnostic Touch: Geschlossene Metalloberflächen für robuste HMI
Definition und Technologie-Überblick
Metal Touch verbindet eine hochwertige Metalloberfläche mit einer kraftbasierten Eingabetechnologie, die vollständig hinter der Front verborgen liegt.
Dadurch entstehen geschlossene Bedienoberflächen aus Edelstahl oder Aluminium, die sich auch mit Handschuhen sowie bei Feuchtigkeit und Schmutz zuverlässig bedienen lassen.
GRUNDLAGEN
Was ist Metal Touch?
Im Kontext von Algra bezeichnet Metal Touch eine Bedienlösung, bei der die kraftbasierte Agnostic-Touch-Sensorik hinter einer metallischen Bedienoberfläche sitzt. Die Front selbst kann aus Edelstahl oder Aluminium bestehen und bleibt vollständig geschlossen. Mechanische Taster, sichtbare Sensorelemente oder Durchbrüche in der Bedienfläche sind nicht erforderlich.
Agnostic Touch erkennt die minimale elastische Verformung der Front, die beim Drücken entsteht. Die Bedienoberfläche selbst wird damit zum Eingabeelement. Das ermöglicht HMI-Konzepte, bei denen hochwertige Metalloberflächen, robuste Konstruktion und zuverlässige Bedienung miteinander verbunden werden.
Besonders interessant ist Metal Touch überall dort, wo mehrere Anforderungen gleichzeitig auftreten: Handschuhbedienung, Feuchtigkeit oder Schmutz, hohe Robustheit, eine geschlossene Oberfläche und ein hochwertiges Produktdesign.
SENSORPRINZIP
Warum eignet sich Agnostic Touch besonders für Metalloberflächen?
Metall ist für viele klassische Touch-Technologien konstruktiv anspruchsvoll. Agnostic Touch arbeitet nicht kapazitiv, sondern kraftbasiert. Die Sensorik misst die mechanische Krafteinwirkung beziehungsweise die minimale Verformung der Bedienfront.
Handschuhbedienung
Die Eingabe kann mit Finger, Handschuh oder anderen geeigneten Betätigungsmitteln erfolgen.
Nässe & Verschmutzung
Zuverlässige Eingaben sind auch bei Feuchtigkeit, Verschmutzung oder anspruchsvollen Umgebungsbedingungen möglich.
Designfreiheit
Material, Oberfläche, Beschriftung und Gestaltung lassen sich individuell auf das Produkt abstimmen.
Robuste Konstruktion
Geeignet für Industrie, Medizintechnik, öffentliche Systeme, Sanitär und Food Processing.
Unsichtbare Sensorik
Die Sensorik befindet sich vollständig hinter der Metalloberfläche und tritt optisch nicht in Erscheinung.
Die Kombination aus Metallfront und kraftbasierter Sensorik ist damit nicht nur ein technisches Konzept. Sie kann auch zum zentralen Designmerkmal eines Produkts werden.
TECHNISCHER AUFBAU
Wie funktioniert Metal Touch?
Beim Betätigen einer Taste verformt sich die Metallfront nur minimal. In den Algra-Unterlagen wird eine Verformung im Bereich weniger Mikrometer beschrieben. Diese minimale Biegung wird durch einen DMS-basierten Kraftsensor – den Agnostic Sensor – auf der Leiterplatte erkannt.
01
Metallfront
Edelstahl oder Aluminium
02
Klebeverbindung
Beispielsweise VHB-Kleber
03
Agnostic Modul
Leiterplatte mit Agnostic-Touch-Sensorik
04
Auswertung
Elektronik und Algorithmus
05
Schnittstelle
Anbindung an die Gerätelektronik
Die Sensoreinheit wird von hinten auf die Bedienfront aufgebracht. Dadurch bleibt die Vorderseite frei von mechanischen Tastern, Schaltern oder zusätzlichen Sensorelementen.
Bei mehreren Tasten können mehrere Sensoren zu einem Sensornetzwerk zusammengefasst werden. Die Auswertung erkennt die charakteristische Verformung einer Betätigung und kann so definierte Tasteneingaben von unerwünschten Belastungen unterscheiden.
MATERIALWAHL
Welche Metalle eignen sich für Metal Touch?
Für Agnostic Touch eignen sich insbesondere Metallfronten, die bei einer Betätigung eine minimale elastische Verformung zulassen. In den Algra-Unterlagen werden vor allem Edelstahl und Aluminium als typische Werkstoffe genannt.
EDELSTAHL
Robust, hygienisch und langlebig
Edelstahl bietet eine sehr robuste, widerstandsfähige und hochwertige Oberfläche. Er ist besonders interessant, wenn Hygiene, Reinigung, Korrosionsbeständigkeit oder Vandalismusresistenz eine wichtige Rolle spielen.
Typische Einsatzfelder:
- Medizintechnik und Labor
- Food Processing und Gastroküchen
- Bahn und öffentliche Systeme
- Sanitär- und Armaturenanwendungen
- stark beanspruchte Industrieumgebungen
ALUMINIUM
Leicht, vielseitig und designorientiert
Aluminium ist leichter, gut bearbeitbar und bietet grosse gestalterische Freiheit. Besonders eloxierte Oberflächen ermöglichen hochwertige Farben und Strukturen – von Silber über Titan und Bronze bis zu Schwarz oder Anthrazit.
Typische Einsatzfelder:
- Maschinenbau und Industrieautomation
- Gebäudeautomation und Smart Building
- Labor- und Analysegeräte
- Premium-HMI für designorientierte OEMs
- Innenraumanwendungen im Transportbereich
VERGLEICH
Edelstahl oder Aluminium – welches Material ist besser?
Es gibt nicht das eine richtige Metall für jede Anwendung. Die Materialwahl sollte sich nach Hygiene, Design, Gewicht, mechanischer Beanspruchung, Reinigungsanforderungen und Kosten richten.
| Kriterium | Edelstahl | Eloxiertes Aluminium |
|---|---|---|
| Robustheit | Sehr robust und langlebig | Robust bei geringerem Gewicht |
| Hygiene & Reinigbarkeit | Besonders geeignet | Abhängig von Oberfläche und Anwendung |
| Gewicht | Höher | Geringer |
| Designfreiheit | Hochwertige technische Anmutung | Grosse Farb- und Oberflächenvielfalt |
| Typische Anwendungen | Food, Sanitär, öffentliche Systeme, stark beanspruchte Anwendungen | Maschinenbau, Gebäudeautomation, Labor, designorientierte Geräte |
Für Food Processing, Grossküchen, Sanitär, stark chemisch belastete Anwendungen oder robuste öffentliche Systeme ist Edelstahl häufig die naheliegende Wahl. Für Maschinenbau, Gebäudeautomation, Laborgeräte und designorientierte Geräte kann eloxiertes Aluminium zusätzliche Vorteile bieten.
INDUSTRIAL DESIGN
Was macht Metal Touch gestalterisch interessant?
Monolithisches Design
Keine sichtbaren Taster, keine Ausschnitte, keine hervorstehenden Bedienelemente. Die Bedienfunktion wird direkt in die Oberfläche integriert.
Premium-Haptik
Metall vermittelt unmittelbar Wertigkeit, Präzision und Langlebigkeit.
Unsichtbare Technologie
Die Sensorik befindet sich hinter der Front. Dadurch tritt die Technik optisch in den Hintergrund.
Flexible Oberflächen
Gebürsteter Edelstahl, schwarz eloxiertes Aluminium, matte oder glasperlengestrahlte Oberflächen ermöglichen unterschiedliche Marken- und Designwelten.
Licht & Anzeigen
Status-LEDs, Lichtleiter oder hinterleuchtete Symbole können mit der Bedienfläche kombiniert werden.
Hygienisches Design
Eine geschlossene Oberfläche ohne hervorstehende Taster und zusätzliche Fugen erleichtert die Reinigung.
OBERFLÄCHENGESTALTUNG
Wie lassen sich Metalloberflächen beschriften und gestalten?
Die Beschriftung kann unabhängig von der Sensorik gestaltet werden, da die eigentliche Eingabeerkennung hinter der Metallfront stattfindet.
Lasergravur
Lasergravuren sind langlebig, abriebfest und eignen sich besonders für technische und hochwertige Oberflächen. Auf eloxiertem Aluminium lassen sich sehr kontrastreiche Beschriftungen realisieren.
Lasergravur mit Farbfüllung
Eine Gravur kann zusätzlich farbig ausgelegt werden. Dadurch lassen sich Kontrast und Lesbarkeit erhöhen.
Eloxaldruck
Bei Aluminium können Farben in die Eloxalschicht eingebracht werden. Das ermöglicht robuste, hochwertige und farbige Designs.
Siebdruck & Digitaldruck
Für komplexe Icons, Farbverläufe, Varianten oder kleinere Losgrössen können auch digitale Druckverfahren eingesetzt werden.
Mikroperforation & Hinterleuchtung
Kleine präzise Öffnungen oder vorbereitete Bereiche können für Status-LEDs und hinterleuchtete Symbole genutzt werden. Dadurch lassen sich Hidden-HMI-Effekte realisieren.
TECHNOLOGIEVERGLEICH
Wie unterscheidet sich Metal Touch von anderen Eingabetechnologien?
Der Vorteil von Metal Touch liegt besonders dort, wo Metalloberfläche, Handschuhbedienung, Feuchtigkeit oder Schmutz, Robustheit und hochwertiges Design gleichzeitig gefordert werden.
| Technologie | Geschlossene Metallfront | Charakteristik |
|---|---|---|
| Metal Touch / Agnostic Touch | Ja | Kraftbasierte Sensorik hinter der Metallfront |
| Piezo Touch | Möglich | Robuste Alternative für geschlossene Metalloberflächen |
| Mechanische Taster | Nein | Benötigen Durchbrüche in der Front und zusätzliche Bauteile |
| PCAP | Nein | Kapazitive Eingabe direkt durch eine geschlossene Metallfront ist technisch nicht realisierbar. Für PCAP ist ein nichtmetallischer bzw. transparenter Bedienbereich erforderlich. |
| Folientastatur / resistive Systeme | Nein | Keine direkte Bedienung durch eine massive metallische Front |
METAL TOUCH IN DER PRAXIS

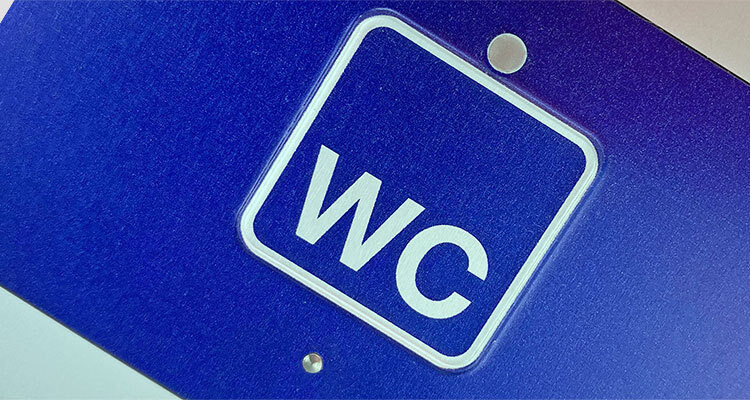

Eine geschlossene Aluminiumoberfläche kann gleichzeitig Bedienoberfläche sein.
Beim SBB Bedienpanel entwickelte Algra ein massgeschneidertes Panel mit Agnostic-Touch-Technologie und einer durchgehenden Aluminiumoberfläche. Es kombiniert Robustheit, leichte Reinigung sowie optisches und haptisches Feedback.
SBB-Referenz ansehen →
ANWENDUNGSFELDER
Für welche Anwendungen eignet sich Metal Touch besonders?
Medizintechnik & Labor
Reinigung, Desinfektion, Handschuhbedienung und hochwertiges Gerätedesign können in einer geschlossenen Metalloberfläche zusammengeführt werden.
Bahn & öffentliche Systeme
Robuste Metallfronten ermöglichen widerstandsfähige und geschlossene Bedienoberflächen für stark frequentierte Bereiche.

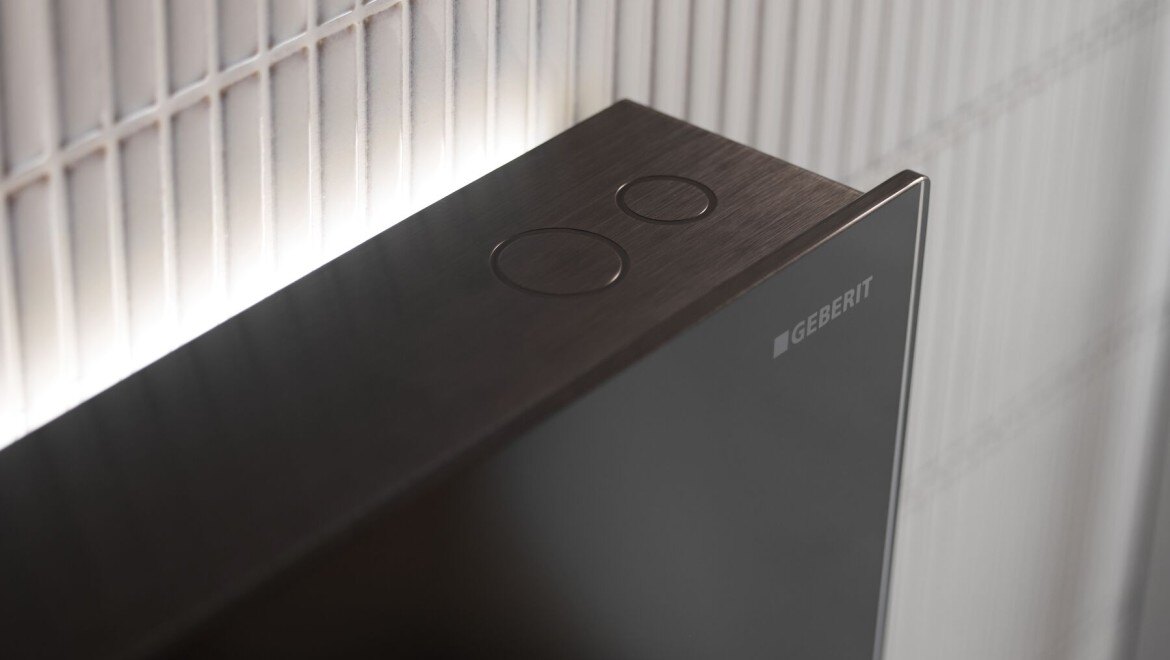

Armaturen & Badewelten
Feuchtigkeit, Reinigung und Design lassen sich ohne sichtbare mechanische Tasten miteinander verbinden.
Maschinen- & Anlagenbau
Arbeitshandschuhe, Öl, Staub, Feuchtigkeit und eine hohe Lebensdauer gehören hier zu den typischen Anforderungen.
Gebäudeautomation & Smart Building
Reduzierte architektonische Metalloberflächen mit versteckten Bedienfunktionen für Raumsteuerungen, Zutrittssysteme, Aufzüge oder Smart-Home-Panels.
Food Processing & Grossküchen
Edelstahl ist dort ohnehin etabliert. Metal Touch macht genau diese Edelstahloberfläche gleichzeitig zur Bedienoberfläche.
FOKUS FOOD PROCESSING
Warum ist Metal Touch gerade für Food Processing interessant?
In Food-Processing-Anlagen und Gastroküchen werden Edelstahloberflächen bereits aus funktionalen Gründen eingesetzt. Sie sind glatt, widerstandsfähig, gut zu reinigen und vertragen viele typische Belastungen aus Feuchtigkeit, Reinigungszyklen und mechanischer Beanspruchung.
Mit Agnostic Touch kann die Bedienung direkt durch diese bestehende Metalloberfläche erfolgen. Daraus können sich konstruktive Vorteile ergeben:
- keine separaten mechanischen Taster
- keine zusätzlichen Schmutzkanten an Bedienelementen
- keine Durchbrüche für klassische Taster
- einfache Reinigung der geschlossenen Front
- Bedienung auch mit nassen Händen oder Handschuhen
- hochwertige, einheitliche Geräteoptik
Das macht Metal Touch besonders interessant für Kaffeemaschinen, Getränkeanlagen, Grossküchengeräte, Lebensmittelmaschinen und andere Anwendungen, bei denen Edelstahl ohnehin zum Produktkonzept gehört.
INTEGRATION
Wie wird ein Agnostic Metal Touch System integriert?
Ein wesentlicher Vorteil ist die vergleichsweise einfache Integration der Sensorik auf der Rückseite der Bedienfront. Die Agnostic-Module werden hinter der Metallfläche positioniert und aufgeklebt.
Metallfront → Klebeverbindung → Leiterplatte mit Kraftsensoren und Auswerteelektronik → Schnittstelle
Dadurch sind auf der Vorderseite keine zusätzlichen Sensorkomponenten erforderlich. Für die Serienauslegung werden unter anderem Frontmaterial, Materialstärke, Geometrie, Tastenposition, gewünschte Betätigungskraft, Elektronik und Schnittstellen gemeinsam betrachtet.
Je nach Projekt können zusätzliche Funktionen wie LED-Hinterleuchtung, Statusanzeigen, Haptik oder unterschiedliche Kommunikationsschnittstellen ergänzt werden.
TESTEN UND EVALUIEREN
Gibt es ein Demo- oder Developer-Kit für Metal Touch?
Für Agnostic Touch existiert ein Demo-/Developer-Kit. Laut den vorliegenden Unterlagen umfasst es unter anderem ein Aluminium-Demoboard, Design-Studio-Software, mehrere 4-Key-Module, einen Kalibrierstift sowie Verbindungs- und Adapterkomponenten.
Damit können Entwickler und Produktteams das kraftbasierte Bedienprinzip auf einer Metalloberfläche praktisch testen und erste Konzepte bewerten. Ein separates Edelstahl-Demoboard ist in den vorliegenden Unterlagen nicht als Standardbestandteil dokumentiert.
Agnostic Touch & Developer Kit ansehen →TECHNOLOGIEWAHL
Wann ist Metal Touch nicht die richtige Lösung?
Metal Touch ist keine Universallösung für jedes HMI. Die Technologie eignet sich vor allem für klar definierte Bedienfunktionen direkt in einer Metalloberfläche. Sobald eine grafische Anzeige sichtbar sein soll, ist zwangsläufig ein transparentes Sichtfenster erforderlich – in diesem Bereich besteht die Front also nicht aus Metall. Ein PCAP-Touchscreen kann deshalb Teil desselben HMI-Gesamtsystems sein, arbeitet jedoch im transparenten Displaybereich und nicht durch die Metalloberfläche.
Auch Materialstärke, Frontgeometrie und gewünschte Betätigungskraft müssen zur kraftbasierten Sensorik passen. Deshalb sollte die technische Machbarkeit früh im Projekt geprüft werden.
Die Stärke von Metal Touch liegt besonders bei klar definierten Bedienfunktionen hinter hochwertigen Metalloberflächen – vor allem dann, wenn Robustheit, Reinigung, Handschuhbedienung oder Design wichtiger sind als eine smartphoneähnliche Touchinteraktion.
FAQ
Häufig gestellte Fragen zu Metal Touch
Was ist Metal Touch?
Metal Touch bezeichnet bei Algra die Kombination aus einer metallischen Bedienoberfläche und der kraftbasierten Agnostic-Touch-Sensorik dahinter. Die Eingabe wird über die minimale Verformung der Metallfront erkannt.
Funktioniert Agnostic Touch durch Edelstahl?
Ja. Edelstahl ist ein typisches Frontmaterial für Agnostic Touch. Eine pauschale maximale Materialstärke lässt sich nicht sinnvoll angeben, da Algra heute mit drei unterschiedlichen Sensorvarianten arbeitet. Welche Materialstärke realisierbar ist, hängt unter anderem vom gewählten Sensor, dem Frontaufbau, der Geometrie und der gewünschten Betätigungskraft ab. Je nach Aufbau sind auch höhere Materialstärken möglich. Die passende Auslegung wird projektspezifisch geprüft.
Funktioniert Agnostic Touch durch Aluminium?
Ja. Aluminium ist ein typisches Frontmaterial für Agnostic Touch. Eine pauschale maximale Materialstärke lässt sich nicht sinnvoll angeben, da Algra heute mit drei unterschiedlichen Sensorvarianten arbeitet. Welche Materialstärke realisierbar ist, hängt unter anderem vom gewählten Sensor, dem Frontaufbau, der Geometrie und der gewünschten Betätigungskraft ab. Je nach Aufbau sind auch höhere Materialstärken möglich. Eine Beratung und technische Prüfung klären, welche Auslegung für die konkrete Anwendung geeignet ist.
Kann Metal Touch mit Handschuhen bedient werden?
Da Agnostic Touch die mechanische Krafteinwirkung auf die Oberfläche auswertet und nicht auf einen kapazitiven Fingerkontakt angewiesen ist, kann die Bedienung auch mit Handschuhen realisiert werden. Die konkrete Auslegung hängt von Anwendung und gewünschter Betätigungskraft ab.
Kann Metal Touch bei Nässe eingesetzt werden?
Die kraftbasierte Sensorik ist nicht auf einen kapazitiven Kontakt angewiesen. Dadurch können Bedienlösungen auch für feuchte oder verschmutzte Umgebungen ausgelegt werden. Dichtigkeit und Gesamtkonstruktion werden projektspezifisch betrachtet.
Welche Oberfläche ist besser: Edelstahl oder Aluminium?
Das hängt von der Anwendung ab. Edelstahl ist häufig die erste Wahl für Hygiene, Food, Sanitär und stark beanspruchte Umgebungen. Eloxiertes Aluminium bietet Vorteile bei Gewicht, Bearbeitbarkeit und Designfreiheit.
Sind mechanische Taster noch notwendig?
Nicht zwingend. Bei Metal Touch kann die Sensorik vollständig hinter der Metallfront sitzen. Dadurch können definierte Tastenfunktionen ohne mechanische Taster in der Oberfläche realisiert werden.
